Нивелирование на гидроузлах
В целях выявления деформационных процессов на гидроузлах при использовании нивелирования, производится мониторинг. Согласно руководству по натурным наблюдениям за деформациями гидротических сооружений и их оснований геодезическими методами в общем комплексе натурных наблюдений на гидроузлах важная роль отводится наблюдениям геодезическими методами.
Натурные наблюдения - это систематические наблюдения, проводимые на сооружении в целях изучения его основных параметров работы, оценки состояния и эксплуатационной надежности.
Измеряемые с их помощью осадки и горизонтальные смещения позволяют:
- определить состояние сооружения и его основания в процессе строительства и оценить качество строительства, что может способствовать корректировке методов производства работ;
- выявить степень деформации сооружения и его основания в эксплуатационный период для оценки их устойчивости и принятия своевременных профилактических мер.
Натурные наблюдения геодезическими методами проводятся на всех крупных гидроузлах, как находящихся в эксплуатации, так и в период строительства. При этом объем и сложность наблюдений непрерывно возрастают в связи с созданием крупных и уникальных гидротехнических сооружений, возведением их в сложных геологических и климатических условиях, повышенной сейсмической активностью на ряде объектов. Поэтому методы и оборудование для геодезических наблюдений на гидроузлах непрерывно развиваются и совершенствуются.
В соответствии с техническим заданием и требованиями нормативно-технической документации составляется технический проект (программа) по производству нивелирования на гидроузлах, в котором необходимо обозначить следующие данные:
- обоснование и техническое решение по созданию наблюдательной станции (схему расположения основных гидротехнических сооружений);
- требуемая точность;
- схемы размещения контрольно-измерительной аппаратуры (КИА) по каждому сооружению (или места расположения определяемых геодезических знаков в сооружении);
- сроки и частота проведения измерений;
- объекты наблюдений и виды деформаций (осадки, горизонтальные смещения и т. п.), которые предстоит определить;
- перечень отчетных документов.

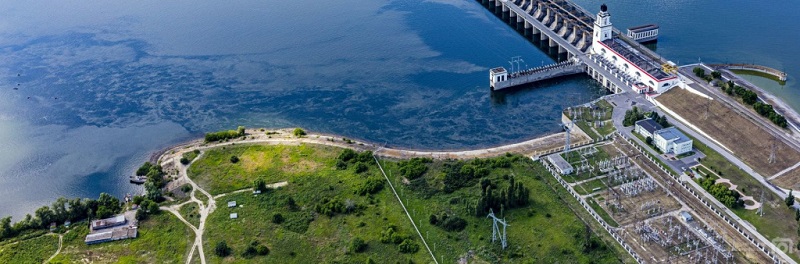

Специалистами компании ООО НИПИ «МарГео» выполнялись измерения на территории Цимлянского гидроузла Цимлянского РГСиС.
Цели и задачи перед специалистами стояли следующие: привязка глубинного репера на шлюзе №14 и трех грунтовых реперов, находящихся на территории Цимлянского гидроузла Цимлянского РГСиС − филиала ФБУ «Администрация «Волго-Дон» к государственной сети для дальнейшего изучения вертикальных движений земной поверхности.
В ходе производства работ полевой бригадой были выполнены:
- рекогносцировка хода линии и обследования реперов на производство их использования;
- нивелирование II и III класса точности (данные виды измерений можно выполнить изучив инструкцию по нивелированию ГКИНП (ГНТА)-03-010-03. В качестве измерительных приборов послужили цифровой нивелир Trimble Dini 0.3 и рейки нивелирные инварные штрих-кодовые Trimble LD12.);
Камеральной группой была выполнена обработка результатов измерений в лицензионном программном продукте – CREDO Нивелир.
Все используемые при производстве работ материалы имеют сертификаты качества и соответствия, технические паспорта.
В результате были подготовлены отчетные документы (программа работ и технический отчёт), на соответствие нормативно-техническим документам и техническому заданию, а также переданы заказчику ФБУ «Администрация «Волго-Дон».
